Le système électrique d'un véhicule est protégé des dommages liés à une surcharge


Le système électrique d'un véhicule est protégé des dommages liés à une surcharge électrique par des fusibles.

Ce véhicule dispose de 2 (ou 3) boîtiers de fusibles, l'un situé dans le panneau d'appui côté conducteur, l'autre dans le compartiment moteur près de la batterie.

Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, contrôlez le fusible du circuit correspondant. Lorsqu'un fusible a sauté, l'élément situé à l'intérieur est fondu.

Si le système électrique ne fonctionne pas, contrôlez d'abord le boîtier de fusibles du panneau de protection côté conducteur.

Toujours remplacer un fusible sauté par un fusible du même calibre.

Si le fusible de remplacement saute à son tour, cela révèle l'existence d'un problème électrique. Évitez d'utiliser le système correspondant et adressezvous immédiatement à un concessionnaire KIA agréé.

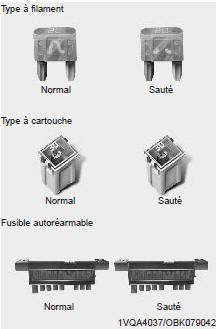

Trois types de fusibles sont utilisés : fusibles à filament pour les faibles ampérages, fusibles à cartouche et fusibles réarmables pour les ampérages élevés.

AVERTISSEMENT - Remplacement des fusibles
  •  Remplacez toujours un fusible sauté uniquement par un fusible du même calibre.
  •  L'emploi d'un fusible d'un calibre supérieur risque de provoquer des dommages et de déclencher un incendie.
  •  Ne placez jamais un câble à la place du fusible - même comme réparation provisoire. Il risque de provoquer des dommages importants du câblage et de déclencher un incendie.



ATTENTION

N'utilisez ni tournevis ni autre objet métallique pour retirer les fusibles, car cela risquerait de provoquer un court-circuit et d'endommager le système.

Remplacement du boîtier de fusibles du tableau de bord


Remplacement du boîtier de fusibles du tableau de bord

  1.  Placez le contacteur d'allumage et tous les autres commutateurs en position " Off ".
  2.  Ouvrez le couvercle du boîtier de fusibles.


  1. Retirez le fusible suspecté. Utilisez l'outil d'extraction placé dans le boîtier de fusibles du compartiment moteur.
  2.  Contrôlez le fusible extrait, remplacezle s'il est sauté.
  3. Insérez un nouveau fusible du même calibre et assurez-vous qu'il est bien fixé dans les clips.

S'il a du jeu, adressez-vous à un concessionnaire KIA agréé.

Si les phares ou d'autres composants électriques ne fonctionnent pas et que les fusibles sont en bon état, contrôlez le boîtier de fusibles dans le compartiment moteur. Si un fusible a sauté, il doit être remplacé.

Temporisation


Temporisation

Votre véhicule est équipé d'une temporisation destinée à éviter la décharge de la batterie lorsque votre véhicule est stationné sans fonctionner pendant des périodes prolongées.

Appliquez la procédure suivante avant de stationner le véhicule pendant des périodes prolongées.

  1.  Coupez le moteur.
  2.  Éteignez les phares et les feux arrière.
  3.  Ouvrez le couvercle du panneau latéral de protection côté conducteur et tirez vers le haut la temporisation.

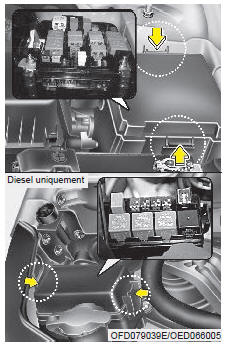

Remplacement d'un fusible du boîtier situé dans le compartiment moteur


Remplacement d'un fusible du boîtier situé dans le compartiment moteur

  1. Placez le contacteur d'allumage et tous les autres commutateurs en position " Off ".
  2. Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez.
  3. Contrôlez le fusible retiré et remplacez-le s'il a grillé. Pour enlever ou insérer le fusible, utilisez l'extracteur de fusible du tableau de fusibles situé dans le compartiment moteur.
  4.  Insérez un nouveau fusible du même calibre et assurez-vous qu'il est bien fixé dans les clips.

    S'il a du jeu, adressez-vous à un concessionnaire KIA agréé.

ATTENTION

Après avoir contrôlé le boîtier de fusibles du compartiment moteur, fixez à nouveau solidement son couvercle. Si vous ne le faites pas, les infiltrations d'eau peuvent provoquer des pannes électriques.

Fusible principal


Fusible principal

Si le fusible principal est sauté, il doit être retiré comme suit :

  1.  Débranchez le câble négatif de la batterie.
  2.  Retirez les vis représentées dans l'illustration ci-dessus.
  3.  Remplacer le fusible sauté par un fusible du même calibre
  4.  Réinstallez les éléments dans l'ordre inverse du démontage.

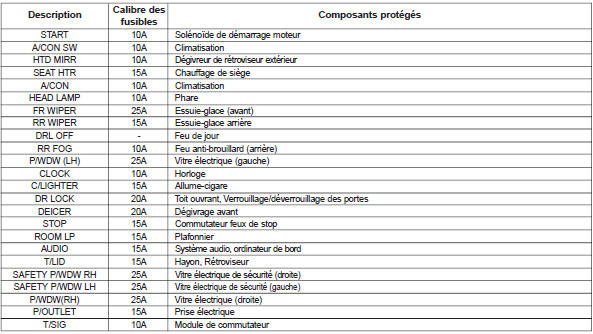

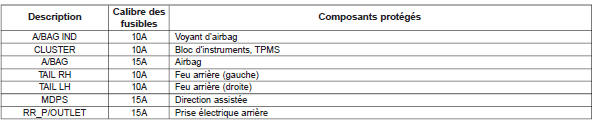

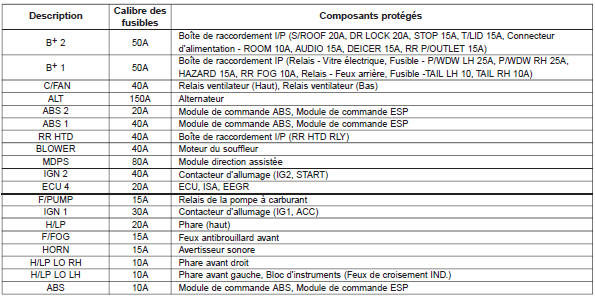

Description du boîtier de relais / de fusibles

L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de relais.
