Citroën DS4: Accès à la batterie
La batterie est située sous le capot moteur.
Pour y accéder :
- ouvrez le capot avec la manette intérieure, puis extérieure,
- fixez la béquille de capot,

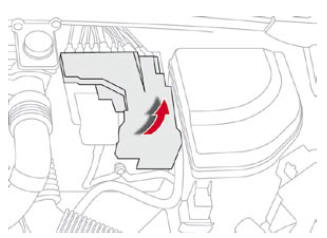

- retirez le cache plastique pour accéder aux deux bornes,
- déclipez le boîtier de fusibles pour retirer la batterie, si nécessaire.
Débranchement des câbles
- Relevez la palette de verrouillage au maximum.
Rebranchement des câbles
- Positionnez le collier 1 ouvert du câble sur la borne (+) de la batterie.
- Appuyez verticalement sur le collier 1 pour bien le positionner contre la batterie.
- Verrouillez le collier en rabaissant la palette 2 .
Ne forcez pas sur la palette, car si le collier est mal positionné, le verrouillage est alors impossible ; recommencez la procédure.
Batterie
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer
le moteur à partir d'une autre batterie.
La présence de cette étiquette,
...
Démarrer à partir d'une autre batterie
Connectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
Connectez une extrémité du câble vert
ou noir à la borne (-) de la bat ...
Autres materiaux:
Accès aux outillages
Les outillages sont installés dans le coffre sous le plancher.
Pour y accéder:
- ouvrez le coffre,
- soulevez le plancher et retirez-le,
- retirez le boîtier support contenant les outillages.
Liste des outillages
Tous ces outillages sont spécifiques à votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
1. Clé démonte-roue.
Permet la dépose de l'enjoliveur et la dépose des vis de fixation de la roue.
2.
Ceintures de sécurité arrière
Les places arrière droite et gauche sont équipées chacune d'une ceinture avec
enrouleur, dotée de trois points d'ancrage.
Selon version, la place arrière centrale est équipée d'une ceinture avec ou sans
enrouleur, dotée de trois ou deux points d'ancrage.
Verrouillage
- Tirez la sangle, puis insérez le pêne dans la boucle.
- Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Déverrouillage
- Appuyez sur le bouton rouge de la boucle.
