Chevrolet Volt: Caméra de vision arrière (RVC) - Système de détection d'objets - Conduite et utilisation - Manuel du conducteur Chevrolet VoltChevrolet Volt: Caméra de vision arrière (RVC)

Lire ce chapitre complet avant d'utiliser la caméra arrière.

Le système de caméra de vision arrière (RVC) est destiné à assister le conducteur lors de manoeuvres de recul en affichant sur l'écran de navigation une vue arrière du véhicule.

AVERTISSEMENT

Le système de caméra de vision arrière n'affiche pas les enfants, les piétons, les cyclistes, les animaux ou tout autre objet situé hors du champ de vision de la caméra, en dessous du pare-chocs ou sous le véhicule.

Les distances perçues peuvent différer des distances réelles. Ne pas effectuer de marche arrière en utilisant uniquement l'écran de la caméra de vision arrière en cas de manoeuvres de recul longues et à grande vitesse, ou en cas de trafic transversal. Une marche arrière effectuée sans respecter la prudence d'usage peut entraîner des blessures, parfois mortelles, ou un endommagement du véhicule. Vérifier toujours l'arrière et les alentours du véhicule avant de reculer.

Fonctionnement du système

Lorsque le véhicule passe en R (marche arrière), l'image de la zone située derrière le véhicule apparaît sur l'écran de la console centrale.

L'écran précédent s'affiche lorsque

le véhicule n'est plus en position R (marche arrière) après une dizaine de secondes.

Pour supprimer le délai, agir comme suit :

  • Appuyer sur un des boutons situé sur l'Infotainment System.
  • Sélectionner la position de stationnement (P).
  • Atteindre la vitesse de 8 km/h (5 mi/h).

Activation ou désactivation du système de caméra arrière

Pour activer ou désactiver le système RVC :

  1. Sélectionner la position de stationnement (P).
  2. Appuyer sur le bouton CONFIG situé sur la console centrale.
  3. Sélectionner Affichage.
  4. Sélectionner Caméra.

    Lorsqu'une coche apparaît à côté de la Caméra, le système RVC est activé.

Symboles

Le système de navigation peut être doté d'une fonction qui permet au conducteur de voir les pictogrammes de l'écran de navigation lors de l'utilisation de la RVC. L'aide au stationnement ne doit pas être désactivée pour utiliser les pictogrammes d'avertissement. Le message d'erreur " REAR PARKING ASSIST SYMBOLS UNAVAILABLE " (pictogrammes d'aide au stationnement arrière non disponibles) peut être affiché si le système d'aide au stationnement a été désactivé et si les pictogrammes ont été activés.

Se reporter à Aide au stationnement par ultrasons à la page 9‑37.

Les pictogrammes s'affichent et peuvent couvrir un objet pendant l'utilisation de l'écran de navigation lorsqu'un objet est détecté par le système d'aide au stationnement.

Pour activer ou désactiver les symboles :

  1. Sélectionner la position de stationnement (P).
  2. Appuyer sur le bouton CONFIG situé sur la console centrale.
  3. Sélectionner Affichage.
  4. Sélectionner Pictogrammes.

    Lorsqu'une coche apparaît à côté des Pictogrammes, ces derniers s'affichent.

Directives

Le système RVC peut présenter une ligne directrice en surimpression qui permet au conducteur d'aligner son véhicule lorsqu'il effectue une marche arrière dans une place de stationnement.

Pour activer ou désactiver les directives :

  1. Sélectionner la position de stationnement (P).
  2. Appuyer sur le bouton CONFIG situé sur la console centrale.
  3. Sélectionner Affichage.
  4. Sélectionner Directives.

    Lorsqu'une coche apparaît à côté des Directives, ces dernières s'affichent.

Messages d'erreur de la caméra arrière

SERVICE REAR VISION CAMERA SYSTEM (réparer le système de caméra de vision arrière): Si ce message apparaît sur l'écran de la console centrale, cela signifie que le système ne dispose pas des informations dont il a besoin et qui sont fournis par d'autres systèmes du véhicule.

Consultez votre concessionnaire pour tout autre problème ou en cas de problème persistant.

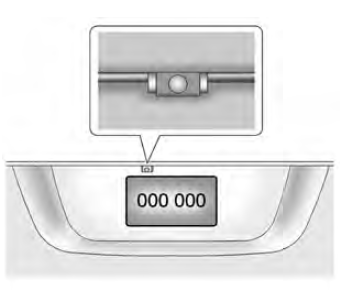

Emplacement de la caméra de vision arrière

Le RVC est situé au-dessus de la


Le RVC est situé au-dessus de la plaque d'immatriculation.

La zone affichée par la caméra est limitée.

Elle n'affiche pas les objets près de l'un ou l'autre angle de la voiture ou sous le pare-chocs et peut varier selon l'orientation du véhicule où les conditions de la route. La distance de l'image apparaissant à l'écran est différente de la distance réelle.

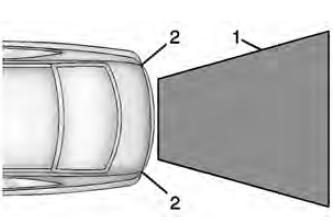

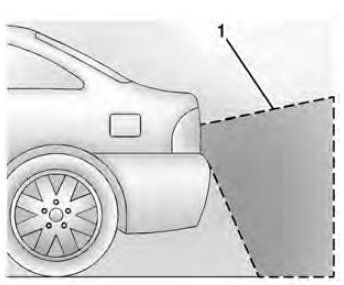

L'illustration suivante présente le champ de vision que procure la caméra.


  1. Vue affichée par la caméra.


  1. Vue affichée par la caméra.
  2. Angle du pare-chocs arrière.

Si le système semble ne pas fonctionner correctement

Le système RVC peut ne pas fonctionner correctement ou ne pas afficher une image nette si :

  • Le système RVC est désactivé.

    Voir " Activer ou désactiver le système de caméra de vision arrière " plus haut dans ce chapitre.

  • Il fait sombre.
  • Le soleil ou le faisceau de phares est directement dirigé sur la lentille de la caméra.
  • De la glace, de la neige, de la boue ou autre chose s'est accumulé sur la lentille de la caméra. Nettoyer la lentille, la rincer avec de l'eau et l'essuyer avec un chiffon doux.
  • L'arrière du véhicule a été accidenté. La position et l'angle de montage de la caméra peuvent avoir changé ou la caméra est peut-être en cause.

    Veiller à faire vérifier la caméra, ainsi que sa position et son angle de montage, par le concessionnaire.
