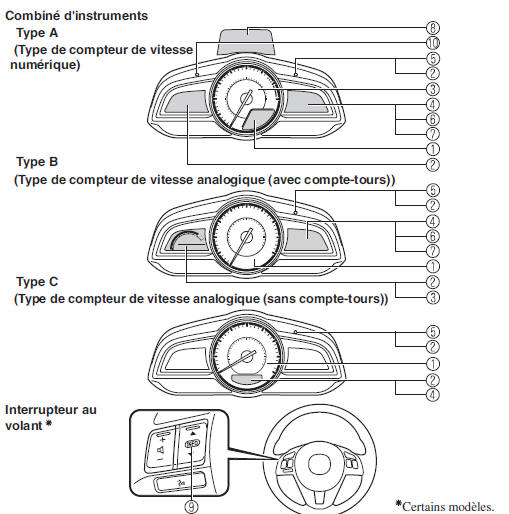

Mazda 3: Compteurs et jauges

1. Compteur de vitesse
2. Compteur totalisateur, compteur journalier et sélecteur de compteur journalier
3.  Compte-tours
4. Jauge de carburant
5. Eclairage du tableau de bord
6.  Affichage de la température extérieure
7. Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière
8. Affichage de conduite active
9. Ordinateur de bord et interrupteur INFO
10.  Sélecteur d'unités de vitesse

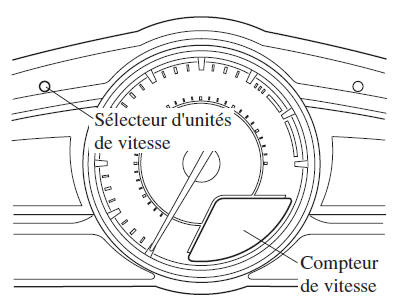

Compteur de vitesse

Le compteur de vitesse indique la vitesse du véhicule.

Sélecteur d'unités de vitesse (tableau de bord de type A)

Dans certains pays, il peut être nécessaire de changer les unités de vitesse de km/h à mi/h.

Appuyer sur le sélecteur d'unités de vitesse pendant 1,5 seconde ou plus.

Les unités de vitesse du compteur de vitesse changeront entre km/h et mi/h.

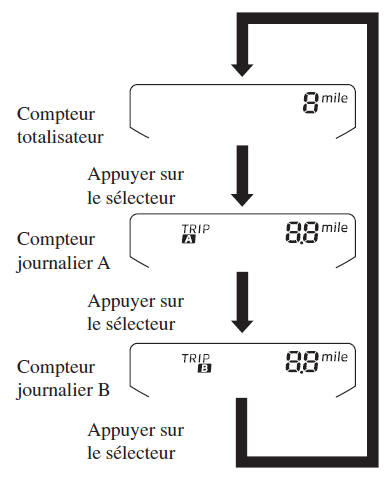

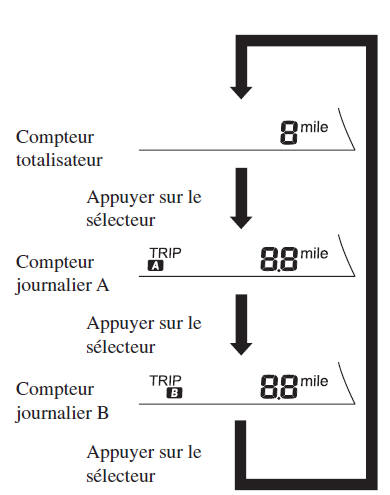

Compteur totalisateur, compteur journalier et sélecteur de compteur journalier

Le mode d'Affichage peut être changé entre l'Affichage du compteur totalisateur, du compteur journalier A et du compteur journalier B en appuyant sur le sélecteur pendant que l'un d'eux est affi ché. Le mode sélectionné sera affi ché.

Type A/Type B

Type C

REMARQUE

Lorsque le contacteur est à ACC ou d'arrêt, les compteurs totalisateur ou journalier ne peuvent pas être affi chés; cependant, si le sélecteur est pressée par erreur, cela peut commuter les compteurs journaliers ou les réinitialiser, dans une période approximative de dix minutes dans les cas suivants:

•  Une fois que le contacteur passe de ON à d'arrêt.
•  Après que la portière du conducteur soit ouverte.

Compteur totalisateur

Le compteur totalisateur enregistre la distance totale parcourue par le véhicule.

Compteur journalier

Le compteur journalier peut enregistrer la distance totale parcourue pour deux trajets.

Une est enregistrée dans le compteur journalier A, et l'autre dans le compteur journalier B.

Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.

Lorsque le compteur journalier A est sélectionné, si l'on appuie sur le sélecteur de nouveau à moins d'une seconde cela changera l'Affichage au compteur journalier B.

Lorsque le compteur journalier A est sélectionné, TRIP A sera affi ché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affi ché.

Le compteur journalier enregistre la distance parcourue par le véhicule jusqu'à ce que le compteur soit remis à zéro.

Pour remettre le compteur à zéro ("0.0") maintenir le sélecteur enfoncé pendant une seconde ou plus. Ce compteur peut être utilisé pour calculer la distance parcourue lors d'un voyage ou la consommation de carburant.

REMARQUE

 (Véhicules avec l'audio de type B)

•  Si les données d'économie de carburant sont réinitialisées en utilisant le moniteur d'économie de carburant, ou du compteur journalier A est réinitialisé en utilisant le compteur kilométrique lorsque la fonction qui synchronise le moniteur d'économie de carburant et le compteur kilométrique est activé, les données d'économie de carburant et du compteur journalier A sont réinitialisées simultanément.
• Se référer à Moniteur d'économie de carburant à la .
• Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre (mille).
• L'enregistrement des compteurs journaliers sera remis à zéro lorsque:

•  L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).
•  Le véhicule atteint 9999,9 kilomètres (milles).

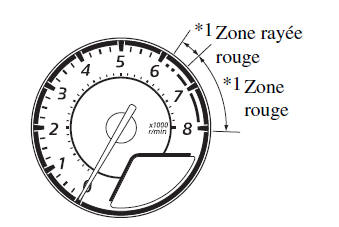

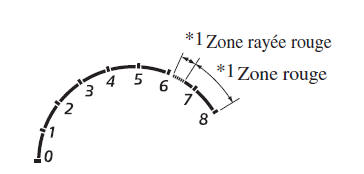

Compte-tours *

Le compte-tours indique le régime moteur en milliers de tours par minute (r/min = tr/ mn).

Type A

*1La plage varie selon le type de jauge.

Type B

*1La plage varie selon le type de jauge.

REMARQUE

Lorsque l'aiguille du compte-tours entre dans la ZONE HACHURÉE, cela indique au conducteur qu'il faut changer de vitesse avant d'arriver à la ZONE ROUGE.

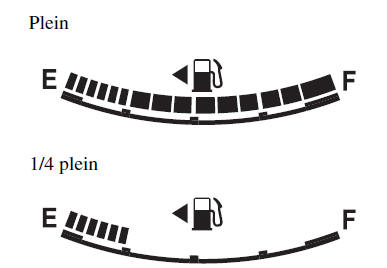

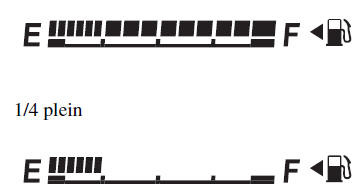

Jauge de carburant

La jauge à carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.

Type A/Type B

Type C

Lorsque le voyant de niveau bas de carburant s'allume ou si le niveau de carburant est très bas, refaire le plein d'essence dès que possible.

Se référer à Voyants/témoins à la .

REMARQUE

•  Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.
•  L'Affichage indiquant un quart de carburant restant ou moins a davantage de segments pour montrer de façon plus détaillée le niveau de carburant restant.
•  Le sens de la fl èche ( )
  indique que la trappe de remplissage de carburant est du côté gauche du véhicule.

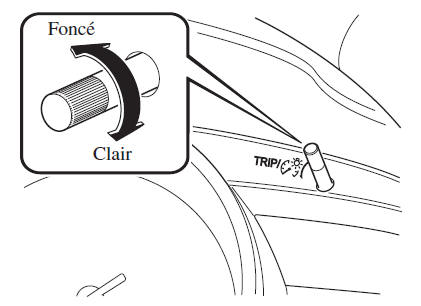

Eclairage du tableau de bord

Si on laisse l'interrupteur d'éclairage sur la position ou
avec le contact
d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est faiblement allumée. Si l'on tourne le bouton à ce moment, il est possible de régler la luminosité du tableau de bord et l'éclairage du tableau de bord.

•  En tournant le bouton vers la gauche, la luminosité diminue. Lorsque le bouton a été tourné à la position maximale faible un bip sonore retentira.
•  En tournant le bouton vers la droite, la luminosité augmente.

Fonction pour annuler le gradateur d'éclairage

Il est possible d'annuler le gradateur d'éclairage en tournant le bouton vers la droite jusqu'à ce qu'un bip sonore sonne tandis que l'interrupteur d'éclairage est dans la position ou
avec le contact
d'allumage sur ON. Annuler le gradateur d'éclairage si la visibilité du tableau de bord est réduite due à l'éblouissement de la luminosité environnante.

REMARQUE

•  Quand on annule le gradateur d'éclairage, il est impossible d'affaiblir l'éclairage du tableau de bord même si l'interrupteur d'éclairage est dans la position ou
  .


•  Quand on annule le gradateur d'éclairage, l'écran dans l'Affichage central passe à l'Affichage constant de l'écran de jour.

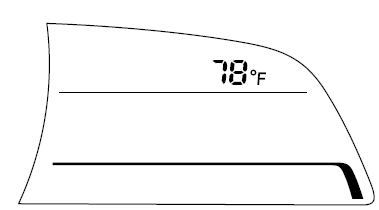

Affichage de la température extérieure *

Lorsque le contacteur est sur ON, la température extérieure est affi chée.

REMARQUE

Dans les conditions suivantes, la température extérieure affi chée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:

•  Températures nettement froides ou chaudes.
•  Changements brusques de température extérieure.
•  Le véhicule est en stationnement.
•  Le véhicule est conduit à vitesse réduite.

Il est possible de permuter l'unité de température extérieure entre Celsius et Fahrenheit en utilisant la procédure suivante.

1.  Appuyer sur la touche INFO avec le contacteur à l'arrêt et continuer à appuyer sur la touche INFO pendant 5 secondes ou plus tandis que vous permutez le contacteur sur ON.

   L'Affichage de la température extérieure clignote.

2.  Appuyer sur la partie haute ou basse de l'interrupteur INFO pour modifi er l'unité de température extérieure.
3.  Appuyer et maintenir la touche INFO pendant 3 secondes ou plus tandis que l'Affichage de la température extérieure clignote. L'Affichage de la température extérieure s'allume.

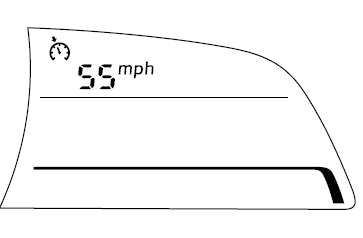

Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière *

La vitesse préréglée du véhicule à l'aide du régulateur de vitesse de croisière est affi chée.

Ordinateur de bord et interrupteur INFO*

Les informations suivantes peuvent être sélectionnées en appuyant sur la partie haute ou basse
de l'interrupteur INFO
avec le contact mis sur ON.

•  Distance approximative que l'on peut parcourir avec le carburant restant
•  Moyenne de consommation de carburant
•  Consommation actuelle de carburant
•  Vitesse moyenne du véhicule

En cas de problème avec l'ordinateur de bord, s'adresser à un concessionnaire agréé Mazda.

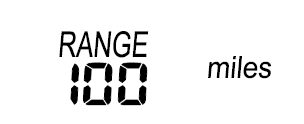

Mode de distance restante

Cette fonction affi che la distance approximative que l'on peut parcourir avec le carburant restant en se basant sur la consommation de carburant.

La distance restante sera calculée puis affi chée toutes les secondes.

REMARQUE

•  Même si l'Affichage de la distance restante peut indiquer une distance suffi sante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.
•  L'Affichage ne peut changer que si l'on ajoute plus de 9 litres (2,3 US gal, 1,9 Imp gal) environ de carburant.
•  La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'a ce que toutes les marques de l'aiguille dans la jauge à carburant (indiquant le carburant restant) disparaît.

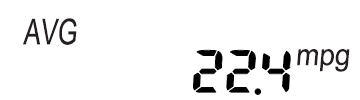

Mode de moyenne de consommation de carburant

Ce mode affi che la moyenne de consommation de carburant en calculant la quantité totale de carburant consommé et la distance totale parcourue depuis que le véhicule a été acheté, que la batterie a été branchée après avoir été débranchée, ou que les données ont été réinitialisées. La moyenne de consommation de carburant est calculée puis affi chée toutes les minutes.

Pour effacer les données affi chées, appuyer sur la touche INFO pendant plus de 1,5 seconde.

Après avoir appuyé sur la touche INFO , - - - L/100 km (- - - mpg) est affi ché pendant 1 minute environ avant que l'économie de carburant soit recalculée et affi chée.

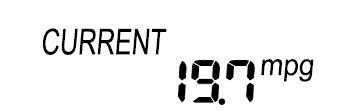

Mode de consommation actuelle de carburant

Ce mode affi che la consommation actuelle de carburant en calculant la quantité de carburant consommé et la distance parcourue.

La consommation actuelle de carburant est calculée puis affi chée toutes les 2 secondes.

Lorsque l'on a ralenti à environ 5 km/h (3 mi/h), - - - L/100 km (- - - mpg) est affi ché.

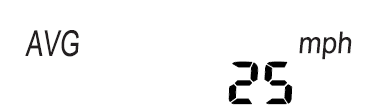

Mode de vitesse moyenne du véhicule

Ce mode affi che la vitesse moyenne du véhicule en calculant la distance et la durée des déplacements depuis que la batterie a été branchée ou les données réinitialisées.

La vitesse moyenne du véhicule est calculée puis affi chée toutes les 10 secondes.

Pour effacer les données affi chées, appuyer sur la touche INFO pendant plus de 1,5 seconde. Après avoir appuyé sur la touche INFO , - - - km/h (- - - mph) sera affi ché pendant 1 minute avant que la vitesse du véhicule ne soit recalculée et affi chée.
