Le circuit électrique du véhicule est protégé par des fusibles.

Si un des feux, accessoires ou commandes ne fonctionne pas, vérifi er la protection du circuit relié. Si un fusible est fondu, le fi lament se trouvant à l'intérieur sera coupé.

Si le même fusible fond de nouveau, ne pas utiliser ce système et s'adresser à un concessionnaire agréé Mazda dès que possible.

Remplacement d'un fusible

Remplacement des fusibles sur le côté gauche du véhicule

Si un circuit électrique ne fonctionne pas, vérifi er en premier les fusibles du côté gauche du véhicule.

  1.  S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.

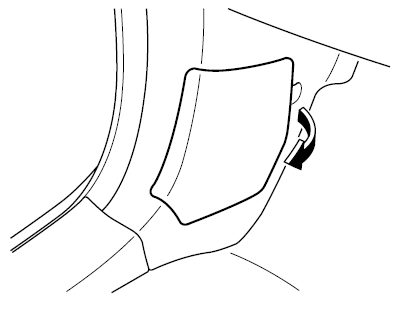

  2.  Ouvrir le couvercle de la boîte à fusibles.

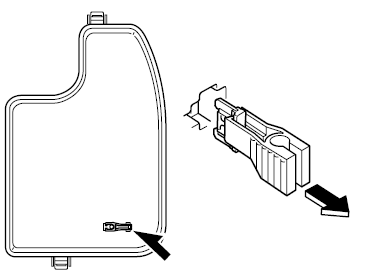

  1. Tirer le fusible droit à l'aide de l'outil de retrait fourni dans la boîte à fusibles du compartiment moteur.

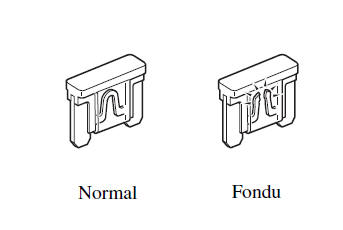

  1. Vérifi er le fusible et le remplacer s'il est fondu.


  1. Insérer un fusible neuf de même valeur, et s'assurer qu'il est fermement installé.

    S'il n'est pas fermement installé, le faire installer par un mécanicien expérimenté. Nous recommandons un concessionnaire agréé Mazda.

    Si un fusible de rechange n'est pas disponible, utiliser un fusible de même valeur nominale issu d'un circuit non nécessaire à la conduite du véhicule, comme le circuit AUDIO ou OUTLET.

ATTENTION

Toujours remplacer un fusible par un fusible Mazda authentique ou équivalent de même valeur nominale.

Sinon cela risque d'endommager le circuit électrique.
  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Remplacement des fusibles sous le capot

Si les phares ou d'autres composantes électriques ne fonctionnent pas et que les fusibles se trouvant dans l'habitacle sont corrects, vérifi er le porte-fusibles situé dans le compartiment moteur. Si un des fusibles est fondu, il doit être remplacé.

Suivre les étapes suivantes:

  1.  S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.

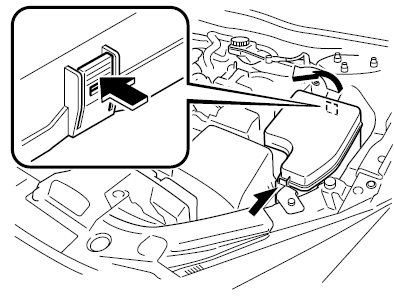

  2.  Retirer le couvercle du porte-fusibles.

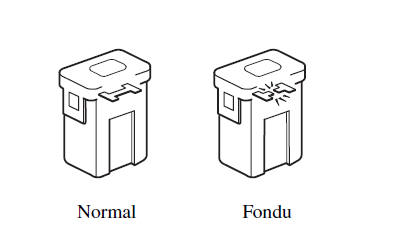

  1. Si un des fusibles autre que le fusible MAIN est fondu, le remplacer par un de même ampérage .


PRUDENCE

N'essayer pas de remplacer le fusible principal et le fusible multiplex à action retardée. Confi er le remplacement à un concessionnaire agréé Mazda: Le remplacement de ces fusibles par soi-même est dangereux, car ce sont des fusibles à courant élevé.

Si l'on eff ectue incorrectement le remplacement, on risque de se faire électrocuter ou de causer un courtcircuit pouvant entraîner un incendie.
  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Description des panneaux à fusibles

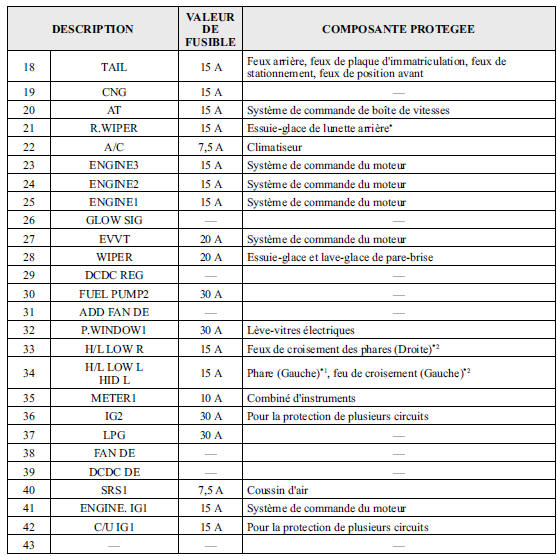

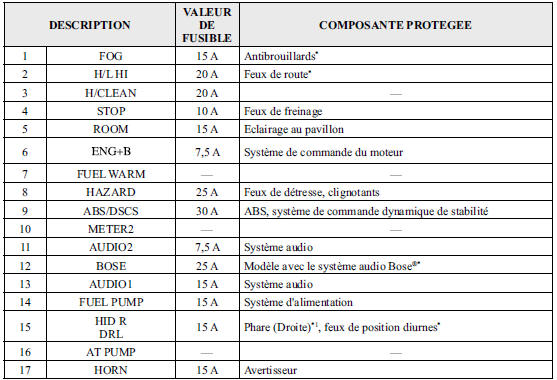

Porte-fusibles (Compartiment moteur)



*1 Avec phares à décharge en xénon


*1 Avec phares à décharge en xénon *2 Avec phares à halogène

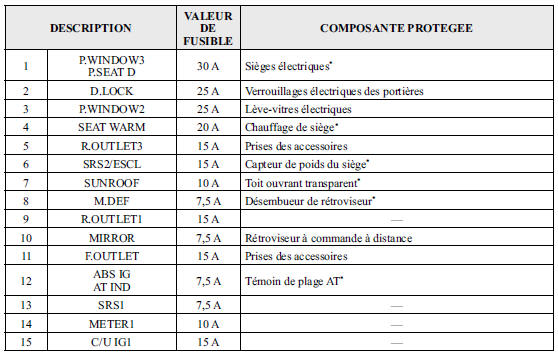

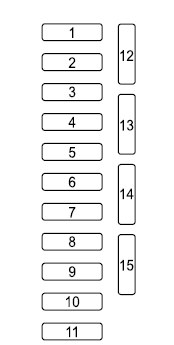

Porte-fusibles (Côté gauche)
