Mazda 3: Ampoules

REMARQUE

•  Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé Mazda.
•  Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
•  Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

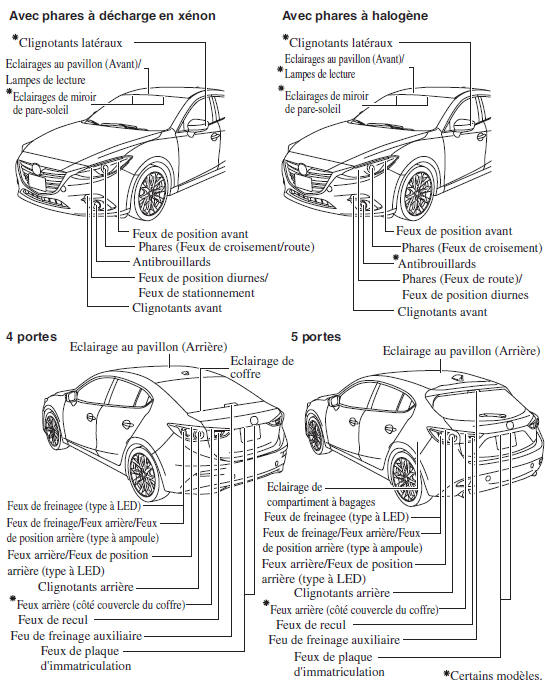

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à décharge en xénon)

Ampoules des feux de croisement/route

Il n'est pas possible de remplacer les ampoules des feux de croisement/route soi-même. Les ampoules doivent être remplacées par un concessionnaire agréé Mazda.

Phares (avec phares à halogène)

Ampoules de feux de croisement

1.  Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.
2.  Veiller à ce que l'interrupteur des phares soit coupé.

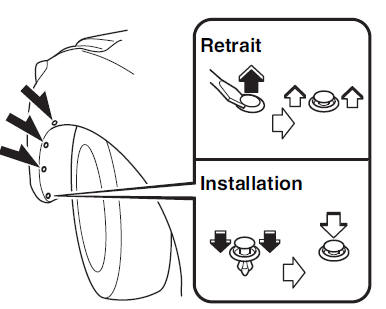

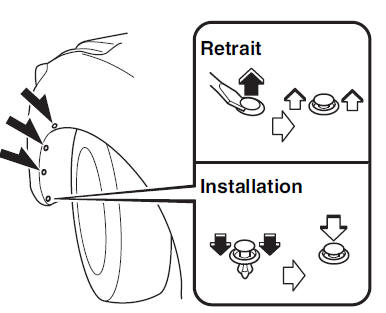

3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

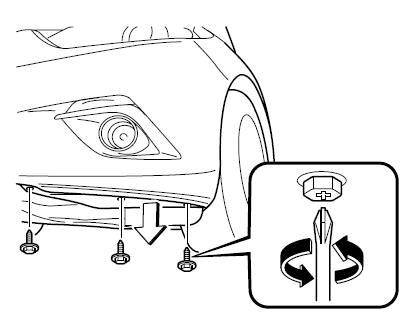

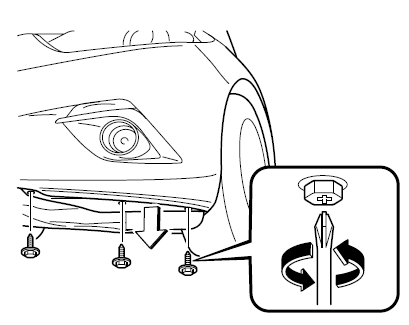

4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

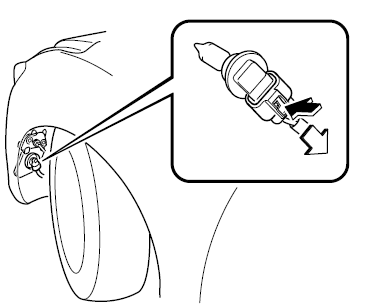

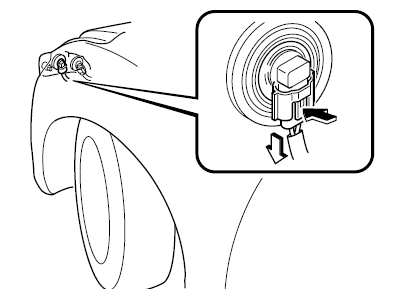

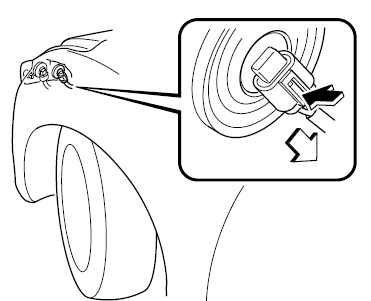

5. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

6. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réfl ecteur en la tirant doucement en un mouvement rectiligne.

7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Ampoules de feux de route/Feux de position diurnes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2.  Ouvrir le capot.

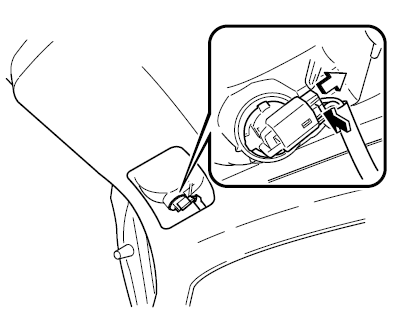

3.  Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

4. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réfl ecteur en la tirant doucement en un mouvement rectiligne.

5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de position diurnes/Feux de stationnement (avec phares à décharge en xénon)

En raison de la complexité et la diffi culté des opérations, confi er le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Clignotants avant, feux de stationnement/feux de position avant (avec phares à halogène), feux de position avant (avec phares à décharge en xénon)

1.  Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.
2.  Veiller à ce que l'interrupteur des phares soit coupé.
3.  Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

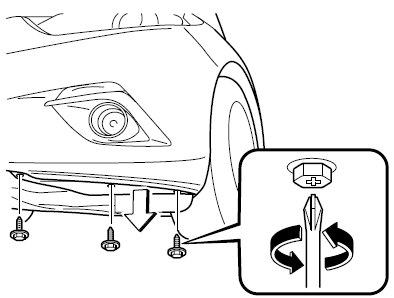

4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

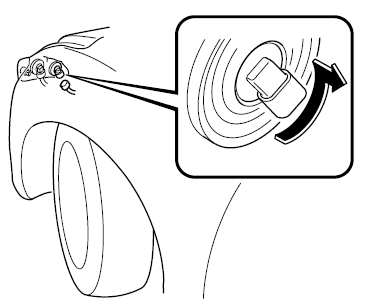

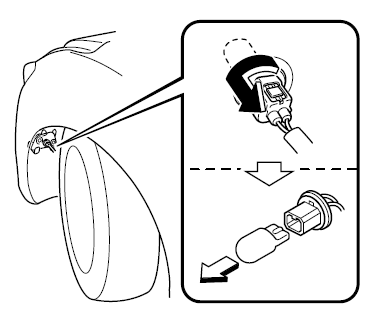

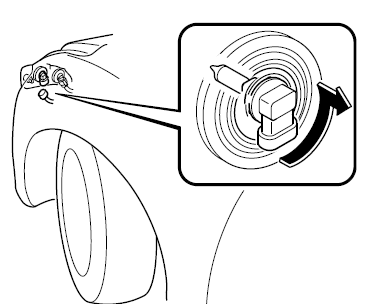

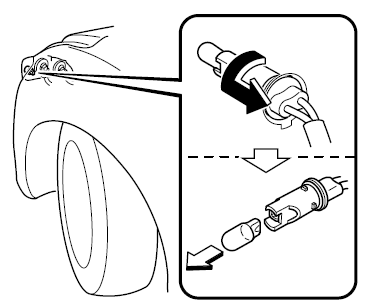

5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
6.  Débrancher l'ampoule de la douille.

Clignotants avant

Feux de stationnement/feux de position avant (avec phares à halogène), feux de position avant (avec phares à décharge en xénon)

7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillards *

1.  Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.
2.  Veiller à ce que l'interrupteur d'antibrouillards soit coupé.

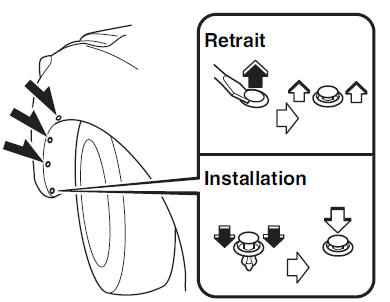

3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

5. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

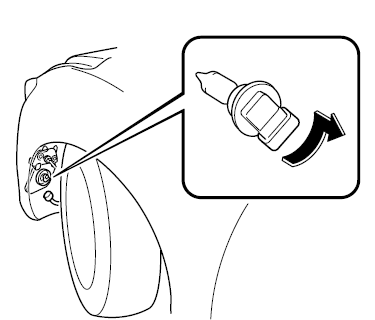

6. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réfl ecteur en la tirant doucement en un mouvement rectiligne.

7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux * , feux de freinage (type à LED), feux arrière/feux de position arrière (type à LED), feux arrière (côté couvercle du coffre/côté hayon), feu de freinage auxiliaire

En raison de la complexité et la diffi culté des opérations, confi er le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Clignotants arrière, feux de freinage/ feux arrière/feux de position arrière (type à ampoule)

4 portes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

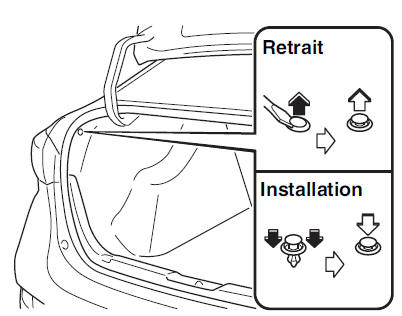

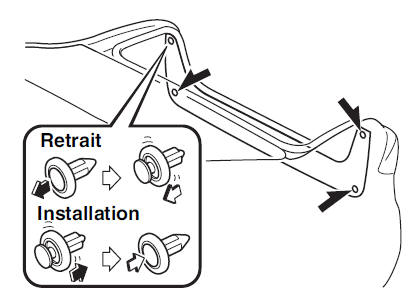

2.  Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
3.  Retirer la garniture d'extrémité du coffre.

4. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
5. Replier la garniture latérale du coffre.

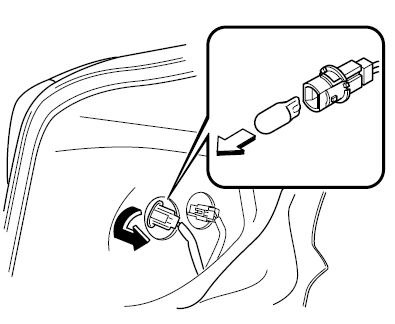

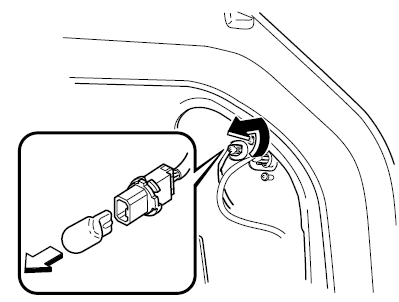

6. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
7.  Débrancher l'ampoule de la douille.

Clignotants arrière

Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)

8. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

(Côté gauche)

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2.  Retirer le couvercle.

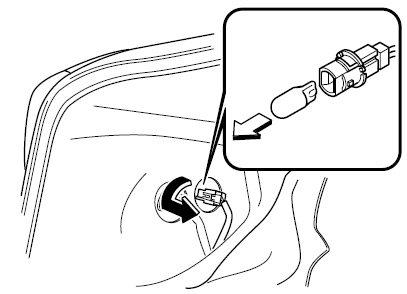

3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.

Clignotants arrière

Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)

5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

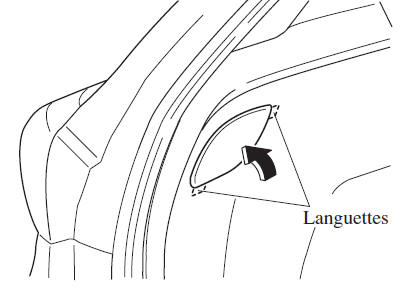

6. Insérer les languettes du couvercle et installer le couvercle.

REMARQUE

S'assurer que le cache est bien installé.

(Côté droite)

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

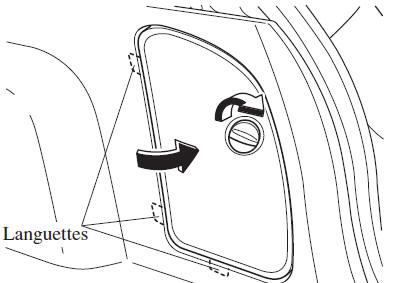

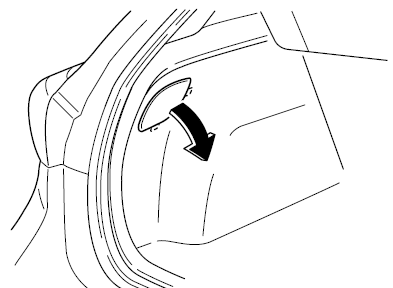

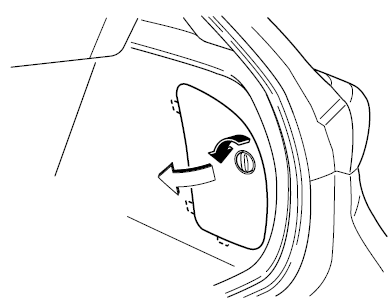

2.  Tourner le bouton et retirer le cache.

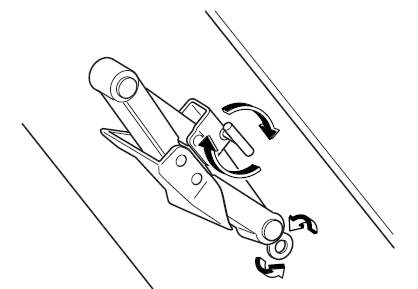

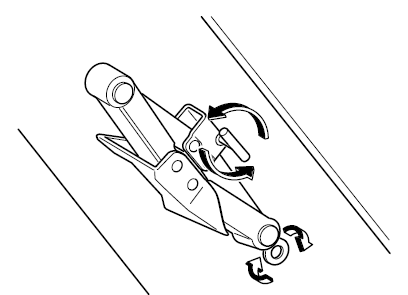

3. Tourner le boulon à oreilles et la vis du cric dans le sens contraire des aiguilles d'une montre.

4. Retirer le cric

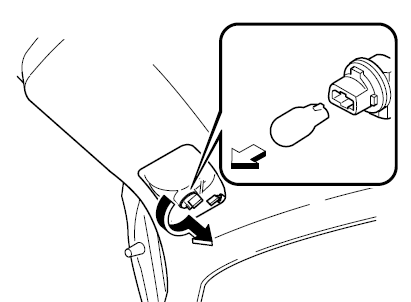

5.  Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
6.  Débrancher l'ampoule de la douille.

Clignotants arrière

Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)

7. Installer la nouvelle ampoule.
8.  Insérer le boulon à oreilles dans le cric en orientant la vis du cric vers le bas, et tourner le boulon à oreilles dans le sens des aiguilles d'une montre pour le serrer provisoirement.
9.  Tourner la vis du cric dans le sens indiqué sur l'illustration.

10. Tourner le boulon à oreilles bien à fond pour fi xer le cric.

REMARQUE

Si le cric n'est pas complètement fi xé, il risquerait de cliqueter pendant la conduite. Veiller à ce que la vis du cric soit suffi samment serrée.

11.  Installer le couvercle en procédant dans l'ordre inverse des opérations de retrait.
12.  Insérer les languettes du couvercle et installer le couvercle.

REMARQUE

S'assurer que le cache est bien installé.

Feux de recul

4 portes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

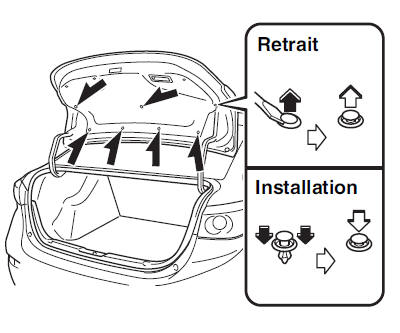

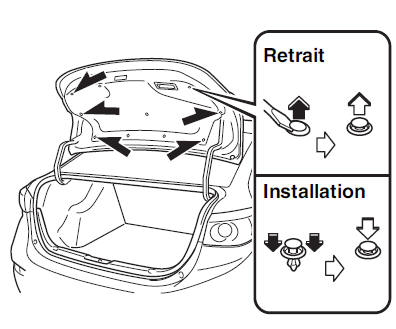

2.  Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
3.  Replier la garniture du couvercle du coffre

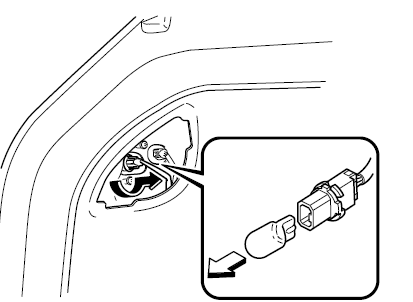

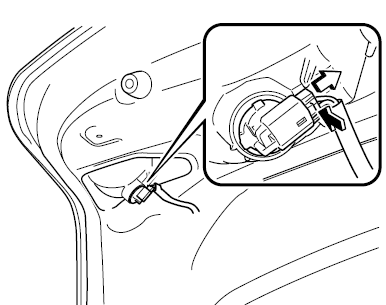

4. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
6.  Débrancher l'ampoule de la douille.

7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Retirer le couvercle.

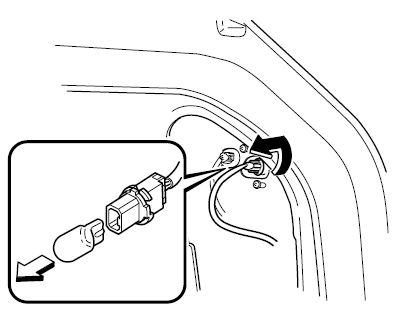

3. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de plaque d'immatriculation

4 portes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2.  Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
3.  Replier la garniture du couvercle du coffre.

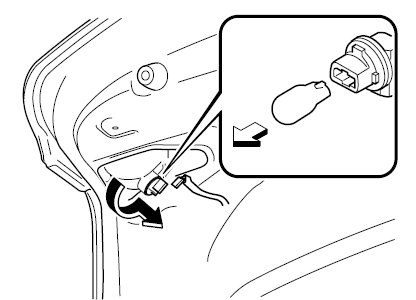

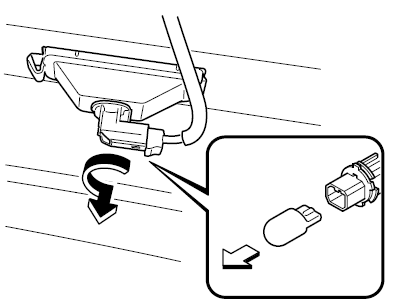

4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
5.  Débrancher l'ampoule de la douille.

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

1.  S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

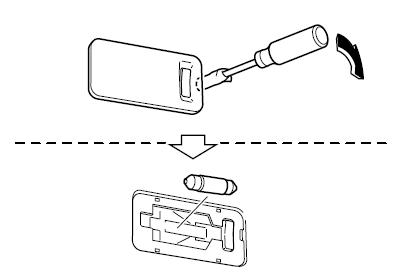

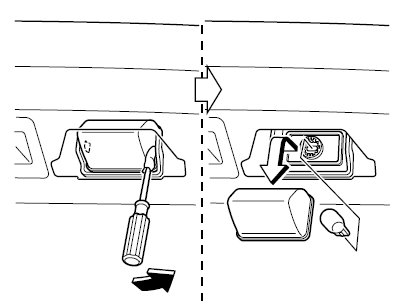

2.  Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
3. Débrancher l'ampoule en la tirant.

4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs Eclairages au pavillon (avant)/lampes de lecture * , éclairage au pavillon (avant)* , éclairage au pavillon (arrière) * , éclairages de miroir de pare-soleil *

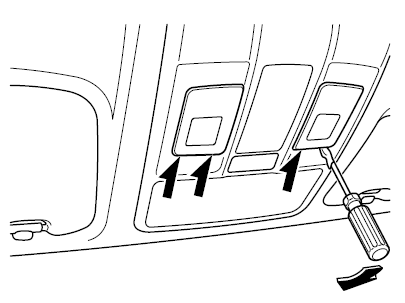

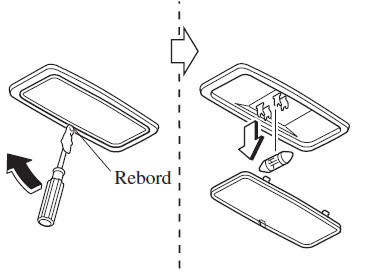

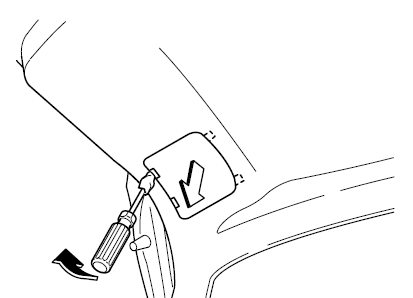

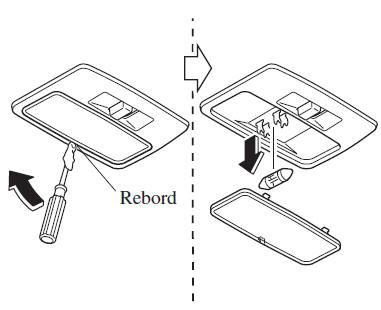

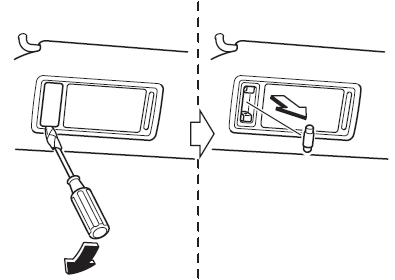

1.  Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
2.  Débrancher l'ampoule en la tirant.

Eclairages au pavillon (Avant)/ Lampes de lecture *

Eclairages au pavillon (avant)

Eclairages au pavillon (arrière) *

Eclairages de miroir de pare-soleil *

3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de coffre (4 portes)

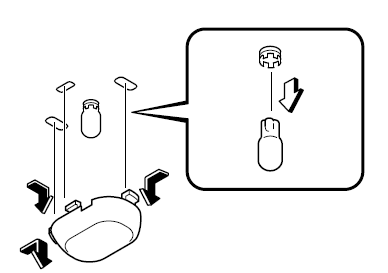

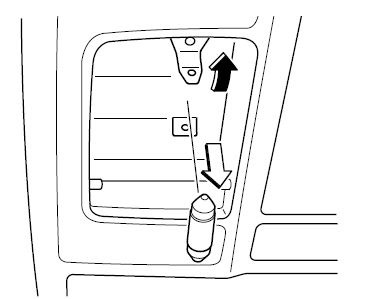

1.  Appuyer sur les deux cotés du capuchon de la lentille et le retirer.
2.  Débrancher l'ampoule en la tirant.

3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de compartiment à bagages (5 portes)

1.  A l'aide d'un petit tournevis à tête plate enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord.
2.  Débrancher l'ampoule en la tirant.

3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait
