Citroën DS4: Boîte manuelle pilotée 6 vitesses

Boîte de vitesses manuelle pilotée à six vitesses offrant, au choix, le confort de l'automatisme ou le plaisir du passage manuel des vitesses.

Deux modes de conduite vous sont donc proposés :

• le mode automatisé pour la gestion automatique des vitesses par la boîte,
• le mode manuel pour le passage séquentiel des vitesses par le conducteur.

En mode automatisé, il est toujours possible de changer de vitesse en utilisant ponctuellement les commandes sous-volant, par exemple, pour effectuer un dépassement.

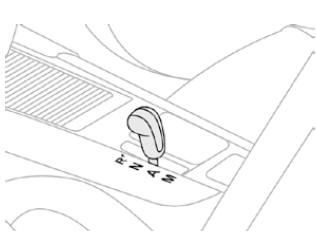

Levier de vitesses

R. Marche arrière.

• Pied sur le frein, levez et poussez le levier vers l'avant.

N. Point mort.

• Pied sur le frein, sélectionnez cette position pour démarrer.

A. Mode automatisé.

• Déplacez le levier vers l'arrière pour sélectionner ce mode.

M. Mode manuel avec passage séquentiel des vitesses.

• Déplacez le levier vers l'arrière pour sélectionner ce mode, puis utilisez les commandes sous-volant pour changer les rapports.

Commandes sous-volant

+. Commande pour engager le rapport supérieur à droite du volant.

• Appuyez derrière la commande sous-volant "+" pour passer le rapport supérieur.

-. Commande pour engager le rapport inférieur à gauche du volant.

• Appuyez derrière la commande sousvolant "-" pour passer le rapport inférieur.

Les commandes sous-volant ne permettent pas de sélectionner le point mort et de passer ou de quitter la marche arrière.

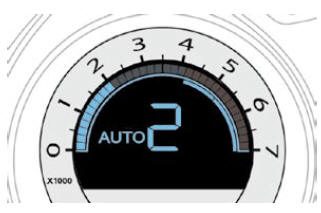

Affichages au combiné

Positions du levier de vitesses

N. Neutral (Point mort).

R. Reverse (Marche arrière).

1, 2, 3, 4, 5, 6. Rapports en mode manuel.

AUTO. Il s'allume à la sélection du mode automatisé. Il s'éteint au passage en mode manuel.

Placez
le pied sur le frein lorsque ce témoin clignote (ex : démarrage du moteur).

Au passage de la marche arrière, un signal sonore retentit.

Démarrage du véhicule

• Sélectionnez la position N .
• Appuyez à fond sur la pédale de frein.
• Démarrez le moteur.

N
apparaît sur l'afficheur du combiné.

N clignote au combiné, accompagné d'un signal sonore et d'un message sur l'écran multifonction, si le levier de vitesses n'est pas sur la position N au démarrage.

Pied sur le frein clignote au combiné, accompagné d'un signal sonore et d'un message sur l'écran multifonction, si la pédale de frein n'est pas enfoncée au démarrage.

• Sélectionnez la première vitesse (position M ou A ) ou la marche arrière (position R ).
• Desserrez le frein de stationnement, sauf si celui-ci est programmé en mode automatique.
• Retirez le pied de la pédale de frein, puis accélérez.

AUTO et 1 ou R
apparaissent sur l'afficheur du combiné.

Mode automatisé

• Après le démarrage du véhicule, sélectionnez la position A pour passer en mode automatisé.

AUTO
et le rapport engagé apparaissent sur l'afficheur du combiné.

La boîte de vitesses fonctionne alors en mode auto-actif, sans intervention du conducteur.

Elle sélectionne en permanence le rapport de vitesse le mieux adapté aux paramètres suivants :

• style de conduite,
• profil de la route.

Pour obtenir une accélération optimale, par exemple dépassement d'un autre véhicule, appuyez fortement sur la pédale d'accélérateur et franchissez le point de résistance.

Passage manuel des vitesses

Ce changement de vitesses ponctuel permet d'effectuer un dépassement, par exemple, tout en restant en mode automatisé.

• Actionnez les commandes sous-volant + ou - .

La boîte de vitesses engage le rapport demandé si le régime moteur le permet. AUTO reste affiché au combiné.

Après quelques instants sans action sur les commandes, la boîte de vitesses gère à nouveau les rapports automatiquement.

Mode manuel

• Après le démarrage du véhicule, sélectionnez la position M pour passer en mode manuel.

AUTO
disparaît et les rapports engagés apparaissent successivement sur l'afficheur du combiné.

Les demandes de changement de rapport se font uniquement si le régime moteur le permet.

Il n'est pas nécessaire de relâcher l'accélérateur pendant les changements de rapport.

Lors d'un freinage ou d'un ralentissement, la boîte de vitesses rétrograde automatiquement pour permettre de relancer le véhicule sur le bon rapport.

À très basse vitesse, si la marche arrière est demandée, celle-ci sera prise en compte seulement quand le véhicule sera immobilisé. Le témoin Pied sur le frein peut clignoter au combiné pour vous inciter à freiner.

En cas de forte accélération, le rapport supérieur ne passera pas sans action du conducteur sur les commandes sous-volant.

Engagez uniquement la marche arrière R , véhicule immobilisé avec le pied sur la pédale de frein.

Arrêt du véhicule

Avant de couper le moteur, vous pouvez choisir de :

• passer en position N pour être au point mort,
• laisser le rapport engagé ; dans ce cas, le véhicule ne pourra pas être déplacé.

Dans les deux cas, vous devez impérativement serrer le frein de stationnement pour immobiliser le véhicule, sauf si celui-ci est programmé en mode automatique.

En cas d'immobilisation du véhicule, moteur tournant, mettez absolument le levier de vitesses au point mort N .

Avant toute intervention dans le compartiment moteur, vérifiez que le levier de vitesses est au point mort N et que le frein de stationnement est serré.

Anomalie de fonctionnement

Contact mis, le clignotement de AUTO , accompagné d'un signal sonore et d'un message sur l'écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses.

Faites vérifier par le réseau CITROËN ou par un atelier qualifié.

Appuyez obligatoirement sur la pédale de frein pendant le démarrage du moteur.

Dans tous les cas de stationnement, serrez impérativement le frein de stationnement pour immobiliser le véhicule, sauf si celui-ci est programmé en mode automatique.
