Citroën C-Elysee: Changement d'un fusible
Accès à l'outillage

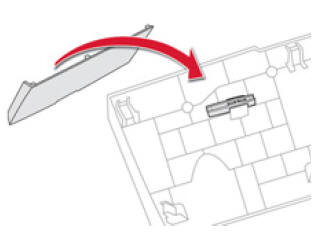

La pince d'extraction est fixée au dos du couvercle de la boîte à fusibles de planche de bord.

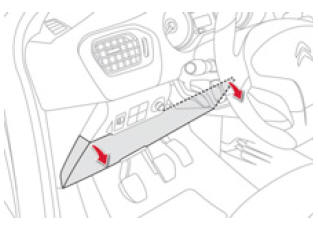

- déclippez le couvercle en tirant la partie supérieure droite, puis gauche,

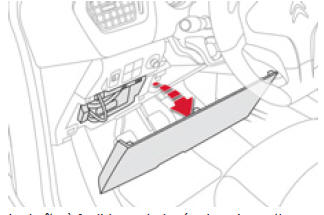

- dégagez complètement le couvercle et retournez-le,
- retirez la pince.
Remplacement d'un fusible
Avant de remplacer un fusible, il est nécessaire :
- de connaître la cause de la panne et d'y remédier
- d'arrêter tous les consommateurs électriques,
- d'immobiliser le véhicule et de couper le contact,
- de repérer le fusible défectueux à l'aide des tableaux d'affectation et des schémas présentés dans les pages suivantes.
Pour intervenir sur un fusible, il est impératif :
- d'utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l'état de son filament,
- de toujours remplacer le fusible défectueux par un fusible d'intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement (risque d'incendie).
Si la panne se reproduit peu après le changement du fusible, faites vérifier l'équipement électrique par le réseau CITROËN ou par un atelier qualifié.
Le remplacement d'un fusible non mentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnement grave sur votre véhicule. Consultez le réseau CITROËN ou un atelier qualifié.
Installation d'accessoires électriques
Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.
Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau CITROËN ou un atelier qualifié.
CITROËN décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Fusibles dans la planche de bord
La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).
Accès aux fusibles
- Voir le paragraphe "Accès à l'outillage".

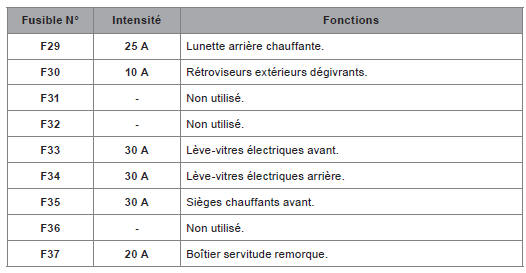

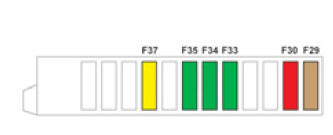

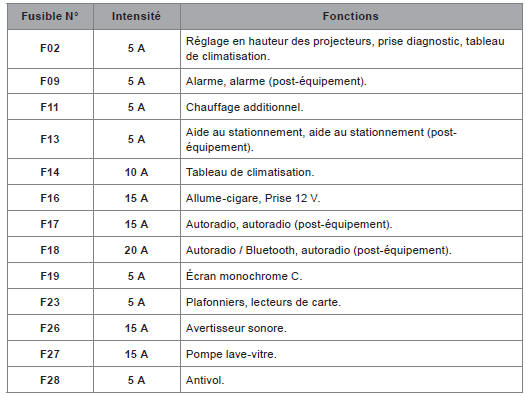

Tableaux des fusibles
Fusibles dans le compartiment moteur

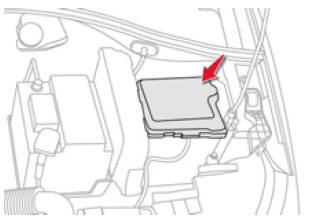

La boîte à fusibles est placée dans le compartiment moteur près de la batterie (côté gauche).
Accès aux fusibles
- Déclippez le couvercle.
- Remplacez le fusible (voir paragraphe correspondant).
- Après intervention, refermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusibles.

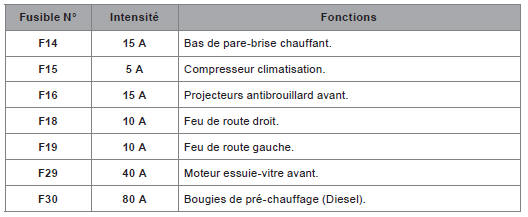

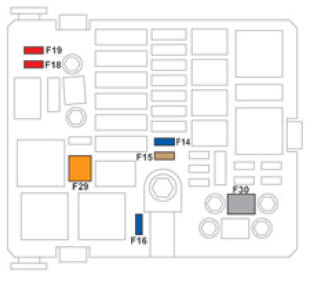

Tableau des fusibles
