Citroën C-Elysee: Changement d'une lampe - Informations pratiques - Manuel du conducteur Citroën C-ElyseeCitroën C-Elysee: Changement d'une lampe

Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur :

  • ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant,
  • utilisez une éponge et de l'eau savonneuse ou un produit avec pH neutre,
  • en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité,
  • ne touchez pas directement la lampe avec les doigts : utilisez des chiffons non pelucheux.

Le changement d'une lampe doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave).

Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.

Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

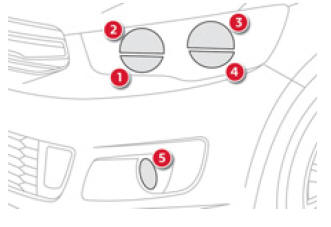

Feux avant


  1. Indicateurs de direction (PY21W ambre).
  2. Feux de route (H1-55W).
  3. Feux de croisement (H7-55W).
  4. Feux diurnes / de position (W21/5W).

    ou Feux de position (W5W).

  5. Projecteurs antibrouillard (H11-55W).

Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la surface interne de la glace des projecteurs avant et des feux arrière est normale ; celleci disparaît quelques minutes après l'allumage des feux.

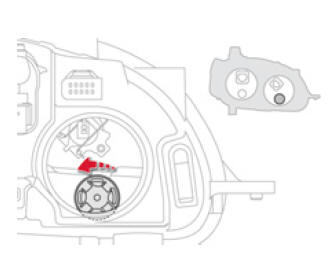

Changement des indicateurs de direction

Un clignotement plus rapide du témoin


Un clignotement plus rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.

  • Tournez le porte-lampe d'un huitième de tour, dans le sens inverse des aiguilles d'une montre, et retirez-le.
  • Démontez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Au remontage, refermez très soigneusement le couvercle de protection pour garantir l'étanchéité du projecteur.

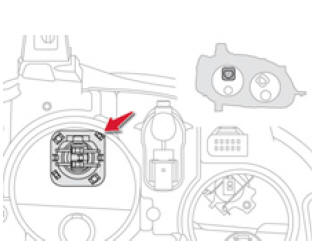

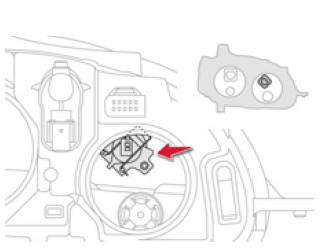

Changement des feux de route


  • Retirez le couvercle de protection en tirant sur la languette.
  • Débranchez le connecteur de la lampe.
  • Poussez le ressort vers le côté pour libérer la lampe.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

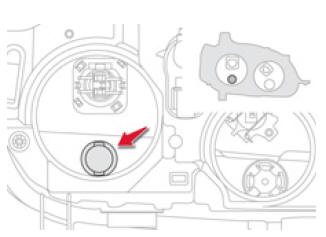

Changement des feux de croisement


  • Retirez le couvercle de protection en tirant la languette.
  • Débranchez le connecteur de la lampe en le soulevant.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des feux diurnes / de position ou des feux de position


  • Tirez le porte-lampe en pressant les languettes de part et d'autre.
  • Démontez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

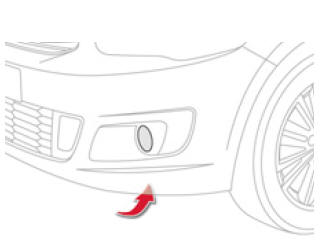

Changement des projecteurs antibrouillard


  • Accédez au projecteur antibrouillard en passant par l'orifice situé sous le parechocs.

    Si nécessaire, dévissez et dégagez complètement le cache.

  • Tournez le porte-lampe d'un quart de tour, dans le sens inverse des aiguilles d'une montre, et retirez-le.
  • Débranchez le connecteur de la lampe.
  • Démontez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

En cas de difficulté pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un atelier qualifié.

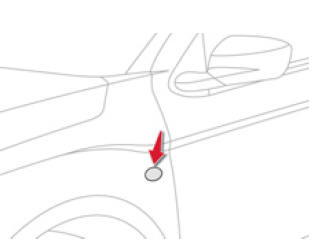

Changement des répétiteurs latéraux de clignotant


  • Insérez un tournevis vers le milieu du répétiteur entre lui et la base de la carosserie.
  • Basculez le tournevis pour extraire le répétiteur et retirez-le.
  • Débranchez le connecteur du répétiteur.
  • Remplacez le module.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Pour vous procurer le module, contactez le réseau CITROËN ou un atelier qualifié.

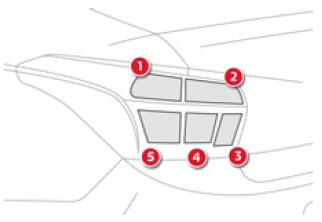

Feux arrière


  1. Indicateurs de direction (PY21W ambre).
  2. Feux de recul (R10W).
  3. Feu antibrouillard (P21W).
  4. Feux de position (P21/5W).
  5. Feux de stop / de position (P21/5W).

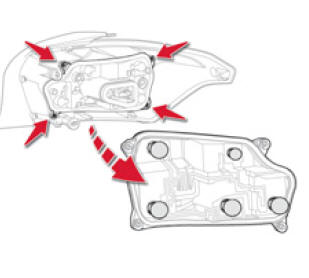

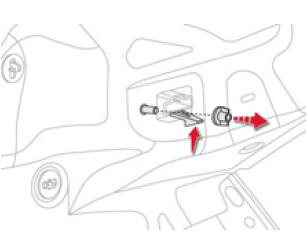

Changement des feux

Ces lampes se changent par l'intérieur du coffre :


Ces lampes se changent par l'intérieur du coffre :

  • ouvrez le coffre,
  • retirez la grille d'accès sur la garniture latérale correspondante,
  • dévissez l'écrou et retirez-le,
  • débranchez le connecteur du feu,
  • déclippez le feu en abaissant la languette et sortez-le avec précaution en le tirant dans l'axe vers l'extérieur,


  • retirez les quatre vis et enlevez le portelampes,
  • tournez d'un quart de tour la lampe défectueuse et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Veillez à engager le feu dans ses guides en restant bien dans l'axe du véhicule.

Serrez sans forcer pour garantir l'étanchéité, mais sans détériorer le feu.

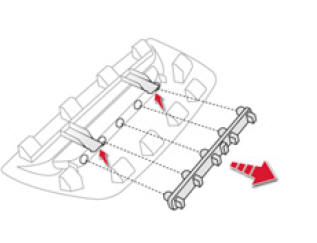

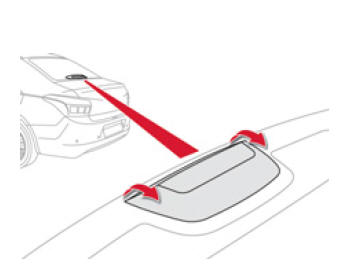

Changement du troisième feu destop (5 lampes W5W)

Pour changer ces lampes, il est nécessaire


Pour changer ces lampes, il est nécessaire de démonter, depuis la banquette arrière du véhicule, le boîtier situé sur la plage arrière :

  • tirez le cache boîtier vers vous et vers le haut pour le sortir de son logement,


  • débranchez le connecteur du feu,
  • déclippez le porte-lampes en soulevant les deux ergots et sortez-le,
  • remplacez la lampe défectueuse.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Vérifiez que le cache boîtier est bien positionné sur le support avant de le clipper.

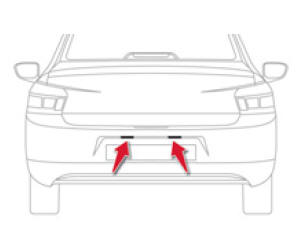

Changement des feux de plaque minéralogique (W5W)


  • Insérez un tournevis fin dans un des trous extérieurs de l'écran transparent.
  • Poussez-le vers l'extérieur pour le déclipper et retirez-le.
  • Démontez la lampe défectueuse et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.
