Peugeot 301: Combiné essence - Diesel

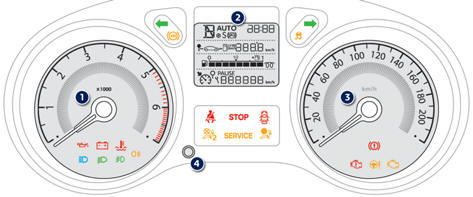

Cadrans
1. Compte-tours (x 1000 tr/min).
2. Afficheur.
3. Indicateur de vitesse (km/h).
4. Rappel de l'information d'entretien.
Remise à zéro de la fonction sélectionnée (compteur kilométrique journalier ou indicateur d'entretien).
Réglage de l'heure.
afficheur
A. Informations boîte manuelle pilotée ou automatique.
B. Heure.
C. Autonomie (km)
ou
Compteur kilométrique journalier.
D. Jauge de carburant.
E. Indicateur d'entretien (km) puis, totalisateur kilométrique.
Ces deux fonctions s'affichent successivement à la mise du contact.
F. Consignes du régulateur ou du limiteur de vitesse.
Témoins
Repères visuels informant le conducteur de la mise en marche d'un système (témoins
de marche ou de neutralisation) ou de l'apparition d'une anomalie (témoin d'alerte).
A la mise du contact
Certains témoins d'a ...
Autres materiaux:
Limiteur de vitesse
Système empêchant le dépassement de la
vitesse du véhicule à la valeur programmée par
le conducteur.
Vitesse limite atteinte, la pédale d'accélérateur
ne produit plus d'effet.
Fonctionnement
La mise en marche du limiteur est manuelle :
celle-ci nécessite une vitesse programmée d'au
moins 30 km/h.
La mise à l'arrêt du limiteur est obtenue par
action manuelle sur la commande.
Circuit électrique
Dispositifs à haute tension et câblage
DANGERL'exposition à de hautes tensions
peut provoquer un choc
électrique, des brûlures et même
la mort. Les composants haute
tension du véhicule peuvent
uniquement être entretenus pas
des techniciens ayant reçus une
formation spéciale.
Les composants haute tension
peuvent être identifiés par des
étiquettes. Ne pas déposer,
ouvrir, démonter ou modifier ces
composants.
