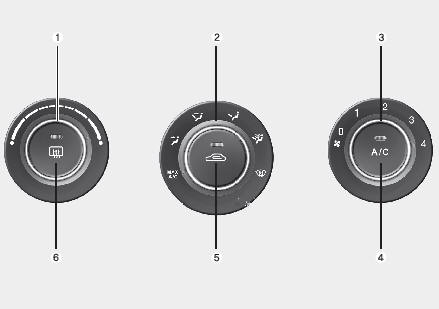

KIA Cee'd: Système de commande manuelle de la climatisation (le cas échant)

1. Bouton de commande de la température
2.  Bouton de sélection du mode
3.  Bouton de commande de la vitesse de ventilation
4.  Bouton d'air conditionné (le cas échéant)
5.  Bouton de commande de l'entrée d'air
6.  Bouton de dégivrage de la lunette arrière

Chauffage et climatisation

1.  Démarrez le moteur.
2.  Réglez le mode sur la position souhaitée.

Pour améliorer l'efficacité du chauffage et du refroidissement ;

•  Chauffage :


•  Refroidissement:

3.  Réglez la commande de la température sur la position souhaitée.
4.  Réglez la commande d'admission d'air en position air extérieur (frais).
5.  Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
6.  Pour activer la climatisation (le cas échéant), il vous suffit de l'allumer.

Sélection du mode

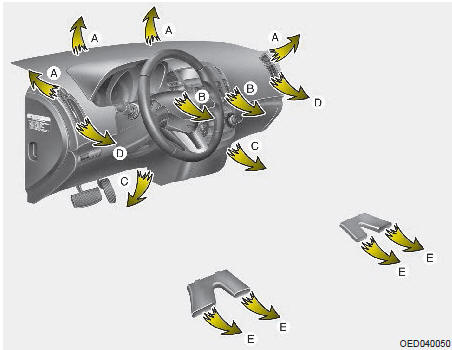

Le bouton de sélection du mode contrôle la direction du flux d'air dans le système de ventilation.

L'air peut être dirigé vers le plancher, vers les sorties voisines du tableau de bord ou vers le pare-brise. Six symboles sont utilisés pour représenter les positions MAX A/C, visage, sortie double, plancher, plancher-dégivrage et dégivrage.

Le mode MAX A/C est utilisé pour rafraîchir plus rapidement l'intérieur du véhicule.

Le flux d'air est dirigé
vers le corps et le visage.

Dans ce mode, les positions climatisation et air recyclé sont sélectionnées automatiquement.

Le flux d'air est dirigé
vers le haut du corps et le visage. Par ailleurs, chaque sortie peut être commandée de manière à diriger l'air qui en sort.

Le flux d'air est
dirigé à la fois vers le visage et le plancher.

La majorité du flux
d'air sort au niveau du plancher, avec une petite partie de l'air dirigée vers le pare-brise et le dégivrage des fenêtres latérales.

La majorité du flux
d'air sort au niveau du plancher et du pare-brise, avec une petite partie de l'air dirigée vers le dégivrage des fenêtres latérales.

La majorité du flux d'air
sort au niveau du pare-brise, avec une petite partie de l'air dirigée vers le dégivrage des fenêtres latérales.

Les ouïes d'aération peuvent être ouvertes ou fermées séparément à l'aide de la molette. Pour fermer la bouche d'air, tournez la molette au maximum vers la gauche.

Vous pouvez également régler la direction de l'air soufflé en utilisant le levier de commande des bouches d'air (voir illustration).

Régulation de la température

Le bouton de régulation de la température permet de contrôler la température de l'air provenant du système de ventilation. Pour modifier la température de l'air dans l'habitacle, tournez le bouton vers la droite pour obtenir de l'air chaud ou vers la gauche pour obtenir de l'air froid.

Commande d'admission d'air

Elle est utilisée pour sélectionner la position air extérieur (frais) ou air recyclé.

Pour modifier la position de la commande d'admission d'air, appuyez sur le bouton de commande.

Lorsque vous sélectionnez
la position d'air recyclé, le voyant de ce bouton s'allume.

En sélectionnant la position d'air recyclé, l'air se trouvant dans l'habitacle sera aspiré dans le système de chauffage puis chauffé ou refroidi suivant la fonction sélectionnée.

Le voyant de ce bouton
ne s'allume pas lorsque vous sélectionnez la position d'air extérieur (frais).

En sélectionnant la position air extérieur (frais), l'air entre dans le véhicule depuis l'extérieur et est chauffé ou refroidi suivant la fonction sélectionnée.

Régulateur de vitesse du ventilateur

Le contacteur d'allumage doit être en position ON pour que le ventilateur puissent fonctionner.

Le bouton de régulation de la vitesse du ventilateur permet de contrôler la vitesse de l'air provenant du système de ventilation. Pour modifier la vitesse de ventilation, tournez le bouton vers la droite pour l'augmenter et vers la gauche pour la baisser.

Si vous tournez le bouton de régulation de la vitesse des ventilateurs sur " 0 ", le ventilateur s'éteint.

Climatisation (le cas échéant)

Appuyez sur le bouton A/C pour activer la climatisation (le voyant s'allume).

Réappuyez sur le bouton pour couper la climatisation.

Compartiment réfrigérant (le cas échéant)

Vous pouvez conserver des canettes de boisson ou d'autres produits au chaud ou au frais en utilisant le levier d'activation/ désactivation de la ventilation installée dans la boîte à gants.

1. Allumez le commutateur de commande du ventilateur.
2. Réglez la commande de flux d'air sur n'importe quel mode.
3. Tournez la molette d'activation/ désactivation (1) de la ventilation installée dans la boîte à gants en position activation.
4. Réglez la commande de température sur froid ou sur chaud.

Lorsque vous n'utilisez pas le compartiment réfrigérant, tournez la molette en position désactivation.

Fonctionnement du système

Ventilation

1.  Réglez le mode sur la position (
   ).
2.  Réglez la commande d'admission d'air en position air extérieur (frais).
3.  Réglez le régulateur de température sur la position souhaitée.
4.  Réglez la commande de vitesse du ventilateur sur la vitesse désirée.

Chauffage

1.  Réglez le mode sur la position (
   ).
2. Réglez la commande d'admission d'air en position air extérieur (frais).
3.  Réglez le régulateur de température sur la position souhaitée.
4.  Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
5.  Si vous souhaitez activer l'air sec, allumez la climatisation (le cas échéant).

•  Si le pare-brise est embué, réglez le système sur la position ()
  ou ( ).


• Pour empêcher la poussière ou les fumées désagréables de pénétrer dans le véhicule via le système de ventilation, réglez provisoirement la commande d'admission d'air sur la position air recyclé. Pensez à remettre la commande dans la position air frais une fois les irritations passées, afin de conserver de l'air frais à l'intérieur du véhicule. Cela contribue à maintenir le conducteur éveillé et à l'aise.
•  L'air du système de chauffage/ refroidissement est inspiré par les grilles situées juste au dessus du parebrise.

  Veillez à ce que ces grilles ne soient pas obstruées par des feuilles, de la neige, de la glace ou d'autres obstacles.

•  Afin d'éviter que de la condensation se forme à l'intérieur du pare-brise, réglez la commande d'admission d'air sur la position air frais et la commande du ventilateur sur la vitesse souhaitée, allumez la climatisation puis positionnez le régulateur de température sur la température souhaitée.

Climatisation (le cas échéant)

Toutes les climatisations KIA fonctionnent avec du fluide frigorigène R-134a écologique qui respecte la couche d'ozone.

1.  Démarrez le moteur. Appuyez sur le bouton de la climatisation.
2.  Réglez le système sur la position (
   ).
3.  Réglez la commande d'arrivée d'air en position d'air extérieur ou en position d'air recyclé.
4.  Réglez la commande de vitesse du ventilateur ainsi que le régulateur de température de manière à conserver un confort maximal.

•  Si vous souhaitez un refroidissement maximal, tournez le régulateur de température entièrement vers la gauche, sélectionnez la position MAX A/C, puis réglez la commande de vitesse du ventilateur sur la vitesse maximale.
• Si le véhicule est resté stationné au soleil par temps chaud, ouvrez les vitres pendant une courte période afin de faire sortir l'air chaud du véhicule.
•  Pour réduire l'humidité à l'intérieur des vitres par temps pluvieux ou humide, faites baisser l'humidité à l'intérieur du véhicule en activant la climatisation.
•  Lorsque la climatisation est activée, il se peut que vous constatiez occasionnellement un léger changement de régime moteur car le compresseur de climatisation fonctionne par cycle. Il s'agit d'une situation normale.
•  Utilisez la climatisation tous les mois, ne serait-ce que quelques minutes, afin de garantir un fonctionnement optimal du système.
•  Lorsque vous utilisez la climatisation, si vous constatez un écoulement d'eau propre (voire une flaque d'eau) sur le plancher, côté passager, cela est tout à fait normal.
•  Pour obtenir un refroidissement maximal, activez la climatisation en position air recyclé. Toutefois, un fonctionnement prolongé dans cette configuration peut donner une impression de renfermé à l'intérieur du véhicule.
•  Lors du refroidissement, vous pouvez parfois percevoir un flux d'air humide.

  Ceci est dû à la rapidité du refroidissement et à l'entrée d'air humide. Il s'agit d'un phénomène tout à fait normal.

Filtre à air de la climatisation (le cas échéant)

Le filtre à air de la climatisation installé derrière la boîte à gants filtre la poussière et les autres polluants qui proviennent de l'extérieur et pénètrent dans le véhicule via le système de chauffage et de climatisation. Au bout d'un certain temps, l'accumulation de poussière ou d'autres polluants dans le filtre peut réduire le flux d'air provenant des ventilateurs. Aussi, l'humidité se forme plus facilement à l'intérieur du pare-brise, même lorsque la position d'air extérieur (frais) est sélectionnée. Si cela se produit, demandez à un concessionnaire KIA agréé de changer le filtre à air du système de climatisation.

Vérification de la quantité de lubrifiant pour compresseur et de fluide frigorigène dans le climatiseur

Un faible niveau de fluide frigorigène provoque une baisse de rendement de la climatisation. Ne versez pas trop de fluide frigorigène dans le réservoir : cela aurait également un effet néfaste sur le fonctionnement de la climatisation.

Si vous constatez des dysfonctionnements au niveau de la climatisation, faites inspecter le système par un concessionnaire KIA agréé.
