Chevrolet Volt: Boîte à fusibles du tableau de bord (côté gauche)
Cette boîte à fusibles se trouve sur le côté gauche du tableau de bord.
Pour avoir accès aux fusibles, ouvrir la porte du panneau de fusibles en tirant dessus.
Pour réinstaller la porte, insérer d'abord la languette inférieure puis pousser la porte dans son emplacement d'origine.

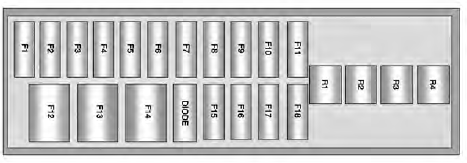

Boîtier à fusibles, tableau de bord
Un extracteur de fusible se trouve dans la boîte à fusibles du compartiment moteur.
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
| Fusibles | Utilisation |
| F1 | Prise de courant - Sur le haut du vide-poches du tableau de bord |
| F2 | Radio |
| F3 | Combiné d'instruments (conduite à gauche) / Téléphone mains-libres (conduite à droite) |
| F4 | Affichage Infotainment |
| F5 | Chauffage, ventilation et climatisation / Commandes intégrées à la console centrale |
| F6 | Airbag (Module de détection et de diagnostic) |
| F7 | Connecteur de liaison de données, côté gauche (principal, conduite à gauche), connecteur de liaison de données, côté droit (secondaire, conduite à droite) |
| F8 | Verrouillage de la colonne (conduite à gauche) |
| F9 | GSM (uniquement données OnStar) |
| F10 | Module confort-commodité 1 / Module confort-commodité électronique / Système d'accès sans clé / Mode d'alimentation / Feu de stop central surélevé / Éclairage de plaque d'immatriculation / Feu de jour gauche / Feux de position gauche / Commande du relais d'ouverture du hayon / Commande du relais de pompe de lave-glace / Témoins lumineux des commutateurs |
| F11 | Module confort-commodité 4 / Phare gauche |
| F12 | Soufflerie (conduite à droite) |
| F13 | Vide |
| F14 | Vide |
| F15 | Prise de courant (dans la console de plancher / à l'arrière de la console de plancher) |
| F16 | Vide |
| F17 | Vide |
| F18 | Vide |
| Relais | Utilisation |
| R1 | Relais de prolongation d'alimentation des accessoires pour prises de courant |
| R2 | Vide |
| R3 | Vide |
| R4 | Pêne dormant (si le véhicule en est équipé, conduite à gauche), sécurité enfant (conduite à droite) |
| Diodes | Utilisation |
| DIODE | Vide |
Boîtier à fusibles, compartiment moteur
Pour ouvrir le couvercle de la boîte
à fusibles, appuyer sur les
languettes situées à l'avant et à
l'arrière et faire pivoter le couvercle
sur le c&oci ...
Boîte à fusibles du tableau de bord (côté droit)
Cette boîte à fusibles se trouve sur
le côté droit du tableau de bord.
Pour avoir accès aux fusibles, ouvrir
la porte du panneau de fusibles en
tirant dessus.
Pour réinstaller la porte, insérer
...
