La boîte à fusibles du coffre se trouve sur le côté gauche de celui-ci, sous un cache amovible.
Pour retirer le cache et accéder à la boîte à fusibles, il convient d'ouvrir le verrou.

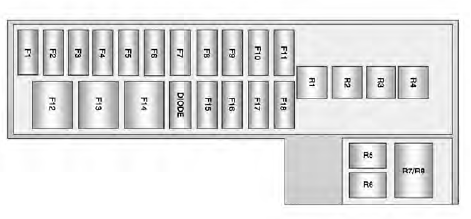

Boîtier à fusibles, compartiment arrière
Un extracteur de fusible se trouve dans la boîte à fusibles du compartiment moteur.
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions présentés.
Fusibles | Utilisation |
F1 | Vide |
F2 | Module de commande de système d'alimentation en carburant |
F3 | Module de démarrage passif / d'accès passif |
F4 | Sièges chauffants (si le véhicule en est équipé) |
F5 | Commandes de portière conducteur (rétroviseur extérieur / ouverture du volet de la borne de recharge / demande de réapprovisionnement en carburant / commande de lève-vitres conducteur) |
F6 | Carburant (module de contrôle de fuite de vapeurs et de valve diurne) |
F7 | Ventilateur de refroidissement du module d'alimentation des accessoires |
F8 | Amplificateur (si le véhicule en est équipé) |
F9 | Système audio numérique (si le véhicule en est équipé) |
F10 | Commande de tension régulée / Système ultrasonique d'aide au stationnement avant et arrière (si le véhicule en est équipé) |
F11 | Avertisseur sonore |
F12 | Lève-vitres électriques arrière |
F13 | Frein de stationnement électrique |
F14 | Désembuage arrière (grille supérieure) |
F15 | Vide |
F16 | Ouverture du hayon |
F17 | Vide |
F18 | Vide |
Relais | Utilisation |
R1 | Désembuage arrière (grille supérieure) |
R2 | Ouverture du hayon |
R3 | Vide |
R4 | Vide |
R5 | Vide |
R6 | Vide |
R7/R8 | Avertisseur sonore |
Diodes | Utilisation |
DIODE | Vide |
Circulation d'énergie
Pour afficher les écrans de circulation
d'énergie, appuyer sur le bouton
de la console centrale, puis
appuyer sur le bouton Power flow
(Circulation énergie) en haut de
l'écran tactile. Les écrans de circulation
d'énergie indiquent l'état de
fonctionnement du système actuel.
Les écrans affichent la circulation
d'énergie entre le moteur, l'unité
d'entraînement électrique et la
batterie haute tension. Ces
éléments sont mis en surbrillance
quand ils sont actifs.
Changement d'un balai d'essuie-vitre
Avant démontage d'un balai
avant
Dans la minute qui suit la coupure du
contact, actionnez la commande d'essuievitre
pour positionner les balais en milieu
de pare-brise.
Démontage
Soulevez le bras correspondant.
Déclippez le balai et retirez-le.
Remontage
Mettez en place le nouveau balai
correspondant et clippez-le.
Rabattez le bras avec précaution.
Après remontage d'un balai
avant
Mettez le contact.
Actionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
