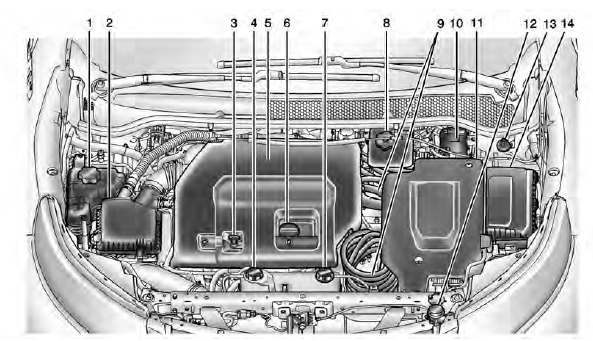

Chevrolet Volt: Vue d'ensemble du compartiment moteur
- Réservoir de trop-plein de
liquide de refroidissement
moteur et bouchon de pression.
Se reporter à Liquide de refroidissement du moteur à la page 10‑14.
- Filtre à air du moteur à la page 10‑10.
- Jauge d'huile moteur. Se reporter à Huile moteur à la page 10‑6.
- Réservoir de liquide de refroidissement et bouchon à soupape de pression de la batterie haute tension. Se reporter à Système de refroidissement (moteur) à la page 10‑11 ou Système de refroidissement (batterie haute tension) à la page 10‑12 ou Système de refroidissement (modules de charge et d'électronique de puissance) à la page 10‑13.
- Couvercle moteur.
- Bouchon de remplissage d'huile moteur. Se reporter à Huile moteur à la page 10‑6.
- Réservoir de liquide de refroidissement et bouchon à soupape de pression de l'électronique de puissance. Se reporter à Système de refroidissement (moteur) à la page 10‑11 ou Système de refroidissement (batterie haute tension) à la page 10‑12 ou Système de refroidissement (modules de charge et d'électronique de puissance) à la page 10‑13.
- Réservoir du liquide de frein.
Consulter " Liquide de frein ", sous Freins à la page 10‑19.
- Câbles haute tension (couleur orange).
- Borne positive (+) auxiliaire. Se reporter à Démarrage par câbles auxiliaires à la page 10‑58.
- Module d'électronique de puissance.
- Réservoir de liquide lave-glace pour pare-brise. Consulter " Ajout de liquide de lave-glace ", sous Liquide de lave-glace à la page 10‑18.
- Borne négative (-) auxiliaire.
Se reporter à Démarrage par câbles auxiliaires à la page 10‑58.
- Boîte à fusibles du compartiment moteur à la page 10‑29.
Capot
Pour ouvrir le capot :
Arrêter le véhicule avant d'ouvrir
le capot. Si le véhicule est en
service, le moteur démarrera à
l'ouverture du capot. Se reporter
...
Huile moteur
Pour garantir la longévité et le
rendement correct du moteur, l'huile
moteur doit faire l'objet d'une attention
particulière. Le respect de ces
recommandations simples mais
importantes vous permettra de
protéger votr ...
Autres materiaux:
Capot
Ouverture
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
START.
Ouvrez la porte avant gauche.
Tirez la commande intérieure A , située en
bas de l'encadrement de la porte.
Poussez vers la gauche la commande
extérieure B et soulevez le capot.
Déclipez la béquille C de son logement.
Fixez la béquille dans le cran pour
maintenir le capot ouvert.
Boîtier à fusibles, compartiment moteur
Pour ouvrir le couvercle de la boîte
à fusibles, appuyer sur les
languettes situées à l'avant et à
l'arrière et faire pivoter le couvercle
sur le côté.
Boîtier à fusibles, compartiment moteur
Un extracteur de fusible se trouve
dans la boîte à fusibles du compartiment
moteur.
Le véhicule peut ne pas être équipé
de tous les fusibles, relais et
fonctions illustrés.
